Types of Clipping Areas

The PM programming interface assembles the application's graphics output in a process that can use up to five coordinate spaces, known collectively as the viewing pipeline. Clipping can occur at each stage in the viewing pipeline. Objects in world coordinate, model, page, or device space can be clipped. When an application defines clipping areas in several coordinate spaces, the final result is similar to combining all the areas into a single clipping area. This single area is defined by the intersection of the areas in each coordinate space.

Clipping in different coordinate spaces, however, is a means of conceptualizing the process to aid in its understanding. Clipping, like transformations, actually happens in one operation, with all the different types of clipping being performed on all primitives in the device space at once.

The following table describes the different types of clipping areas associated with the different coordinate spaces.

Clipping Areas and Coordinate Space Summary

кФФФФФФФФФФФФФФФФТФФФФФФФФФФФФФФФФТФФФФФФФФФФФФФФФФФФФФФФФФФФФФП
ГClipping Area   ГCoordinate SpaceГDescription                 Г
УФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФФФФФФФФФФФФФД
ГClip path       ГWorld space     ГAlways inclusive/inclusive  Г
Г                Г                Г                            Г
Г                Г                ГClipping area can have      Г
Г                Г                Гcurved edges                Г
Г                Г                Г                            Г
Г                Г                ГClipping area can be        Г
Г                Г                Гrotated.                    Г
УФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФФФФФФФФФФФФФД
ГViewing limit   ГModel space     ГAlways a rectangular        Г
Г                Г                Гclipping boundary           Г
Г                Г                Г                            Г
Г                Г                ГAlways inclusive/inclusive  Г
Г                Г                Г                            Г
Г                Г                ГRotating clipping area      Г
Г                Г                Гresults in larger rectangle.Г
УФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФФФФФФФФФФФФФД
ГGraphics field  ГPage space      ГAlways a rectangular        Г
Г                Г                Гclipping boundary           Г
Г                Г                Г                            Г
Г                Г                ГAlways inclusive/inclusive  Г
Г                Г                Г                            Г
Г                Г                ГRotating clipping area      Г
Г                Г                Гimpossible. Cannot specify aГ
Г                Г                Гdevice transform with       Г
Г                Г                Гrotation.                   Г
УФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФХФФФФФФФФФФФФФФФФФФФФФФФФФФФФД
ГClip region     ГDevice space    ГCan be a single rectangle orГ
Г                Г                Гmultiple rectangles that    Г
Г                Г                Гoverlap or remain separate  Г
Г                Г                Г                            Г
Г                Г                ГAlways inclusive/exclusive  Г
Г                Г                Г                            Г
Г                Г                ГRotating the clipping area  Г
Г                Г                Гis impossible.              Г
РФФФФФФФФФФФФФФФФСФФФФФФФФФФФФФФФФСФФФФФФФФФФФФФФФФФФФФФФФФФФФФй

Note: Inclusive/inclusive means that the operating system includes the bottom and leftmost edges of the rectangle in the clipping area as well as the top and rightmost edges. Inclusive/exclusive means that the operating system includes the bottom and leftmost edges but excludes the top and rightmost edges.

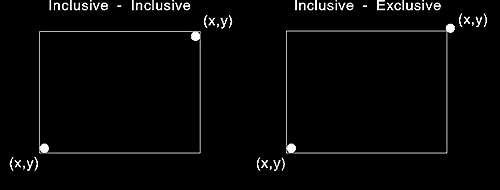

The following figure illustrates the differences between inclusive-inclusive and inclusive-exclusive clipping.

Inclusive/Inclusive and Inclusive/Exclusive Clipping
